一、2D DIC顯微應變測量系統產品簡介：

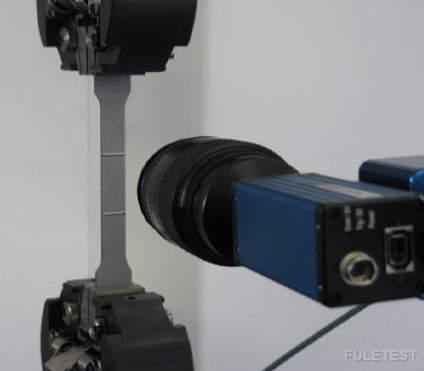

   非接觸式光學2D DIC顯微應變測量系統(2D DIC MICRO RT SYSTEM)配置高清顯微測量裝置及2D DIC測控系統應用于小試件材料試驗的實時應變測量,。測試精度滿足EN ISO 9513-0.5級。配合FL系列材料拉伸試驗機/材料壓縮試驗機使用,實時測量材料的拉伸/壓縮變形。

二、2D DIC顯微應變測量系統主要特征：

2.1．500萬\800萬高精度攝像；

2.2．高采樣頻率，可達500Hz；

2.3．用于材料力學試驗的實時圖像處理的非接觸式應變分析軟件；

2.4 .2D-DIC軟件通過數字圖像相關性包括全場，二維變形和應變分析。 在幾乎所有類型的材料表面上，都可以測量出明顯的變形；

2.5．可以應用包括材料性能彈性模量、泊松比的測定、拉伸試驗的應變測試、裂紋探測、循環拉伸試驗應變特性研究、動態和高速試驗、振動分析等.

三、2D DIC MICRO RT SYSTEM主要技術參數

3.1精度等級0.5（EN ISO 9513）；

3.2應變分辨率0.002%；

3.3分辨率：0.1μm、0.2μm等；

3.4變形測范圍：測量從0,001％到1000％的應變；

3.5初始測量長度（Le）從1 mm、2mm、5mm、10mm等；

3.6顯示的數據：2D坐標，2D位移，表面應變等；

3.7實時采集應變變化值及實時圖像處理；

3.8測量數據的可視化以2D圖像疊加或帶有測量值分布和可選圖的2D彩色輪廓圖進行；

3.9模擬電壓信號8個模擬信號（±10V，16位），兩個輸出信號（±10V，16位）；

4.0可配合馥勒萬能材料拉伸試驗機/壓縮試驗機及FULE測控系統使用；

4.1適用材料的應力應變測試、彈性模量測試、壓縮應變測試等；

4.2更多關于2D DIC技術選型資料請聯系馥勒科技專業技術工程師。
